辐照交联热缩套管是由特制的聚烯烃高分子材料,经高能射线辐照交联、热扩张而成。因具有“记忆效应”,在一定温度下,可迅速收缩,紧密包裹物体,达到绝缘、防潮、密封、阻燃等保护作用,被世界各国用作全塑电缆续连、导电母排的绝缘和封端材料。由于其具有体积小、重量轻、性能可靠、适应性强、安装简便等特点,已广泛用于电气绝缘、化工防腐、航空航天、电信通讯、电力输送等领域。尤其适用于各类高低压控制柜中的母排、母排槽的绝缘保护。为各行各业产品升级换代、走向世界提供了优越条件。
正常工作条件
类 型 | 环境温度 | 环境大气压 |
1kV | -30~40 | 86~106 |
10kV | ||
35kV | ||
24kV |
材料性能指标
检测项目 | 单位 | 性能指标 | |||||
1kV | 10kV | 35kV | 24kV | ||||
工作温度 | Ⅰ型 | ℃ | -40~125 | ||||
Ⅱ型 | ℃ | -40~105 | |||||
热收缩性能 (90~120℃) | 纵向收缩率 | % | ≤10 | ||||
径向收缩率 | % | ≥35 | |||||
机械性能 | 拉伸强度 | Mpa | ≥10 | ||||
断裂伸长率 | % | >300 | |||||
电性能 | 20℃体积电阻率 | Ω·m | ≥1×1012 | ||||
介电强度 | kV/mm | ≥20 | ≥20 | ≥13 | ≥16 | ||
介电常数 | ε | < 2.3 | |||||
热老化性能 Ⅰ型:158℃×168h Ⅱ型:135℃×168h | 老化后拉伸强度 | Mpa | ≥10 | ||||
拉伸强度变化率 | % | ±20 | |||||
老化后断裂伸长率 | % | ≥300 | |||||
断裂伸长率变化率 | % | ±20 | |||||
化学性能 | 腐蚀性(23±2℃ 湿度95% 24h) | —— | 铜不腐蚀 | ||||
低温冲击 (-40℃×4h) | —— | 不开裂 | |||||
氧指数 | % | ≥27 | |||||
吸水率 | % | < 0.2 |
低压1kV型是使用在工作电压1kV电线束、控制柜与母线槽铜排的热缩管

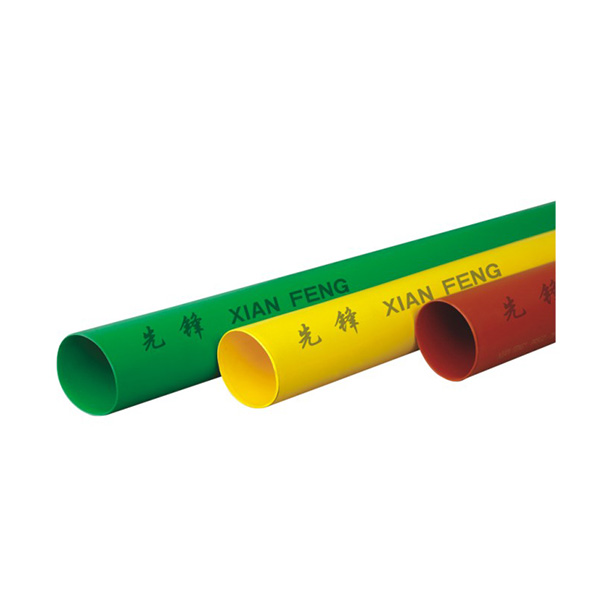

颜色:黑、红、绿、黄、蓝、
规格及基本尺寸
类 型 | 规 格 | 适用电缆标称截面 | 适用铜排 | 规格 | 适用电缆标称截面 (mm) | 适用铜排 |
1kV | φ1.5 | φ25 | 95 | |||
φ2.0 | φ30 | 6×32 | ||||
φ3.0 | φ35 | 6×40 | ||||
φ4.0 | φ45 | 6×50 | ||||
φ5.0 | 2.5 | φ55 | 6×60 | |||
φ6.0 | φ60 | |||||
φ7.0 | 4 | φ65 | ||||
φ8.0 | 6 | φ70 | 6×80 | |||
φ9.0 | φ80 | 6×100 | ||||
φ10 | 10 | φ90 | 10×100 ×120 | |||
φ12 | 16 | φ105 | 6×120 | |||
φ14 | 25 | φ120 | 6×140 | |||
φ15 | φ135 | 6×175 | ||||
φ16 | 35 | φ160 | 6×200 | |||
φ18 | 1.5×20 | φ180 | 6×230 | |||
φ20 | 50 | 3×20 | φ200 | 6×250 | ||
φ22 | 70 | 6×20 |

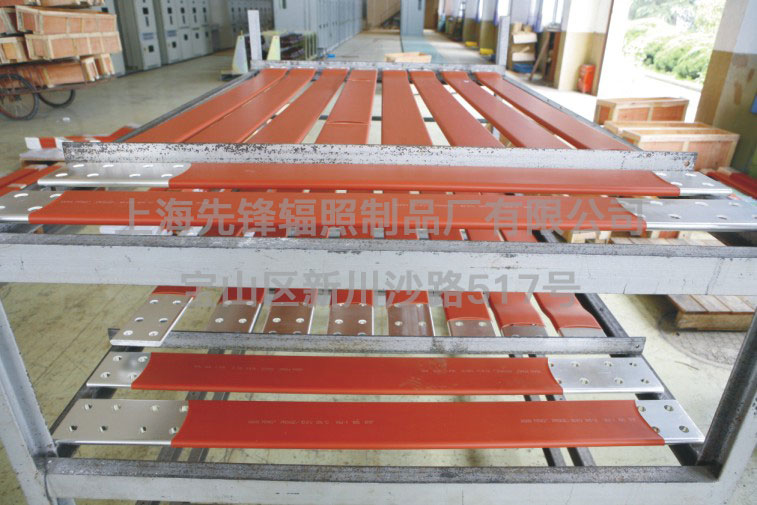

主要用于母线排间绝缘保护,且不降低母排散热量,安装简便。
中高压10kv型是使用在工作电压10kV控制柜母线的热缩管
颜色:桔红、绿、蓝、黄、棕红
规格及基本尺寸
类 型 | 规 格 | 适用铜排(mm) | 规格 | 适用铜排(mm) |
10kV | φ16 | φ75 | 8×80,10×80 | |
φ22 | φ90 | 10×100 | ||
φ25 | 10×20 | φ105 | 10×120 | |
φ30 | 10×30 | φ120 | 10×140 | |
φ35 | φ135 | 10×160 | ||
φ40 | 10×40 | φ145 | ||
φ45 | φ160 | |||
φ55 | 10×60 | φ180 | ||
φ60 | φ200 | |||
φ65 |
主要用于高压控制柜内裸母排绝缘和保护,防止异物搭接引起的闪络,提高控制柜运行安全。

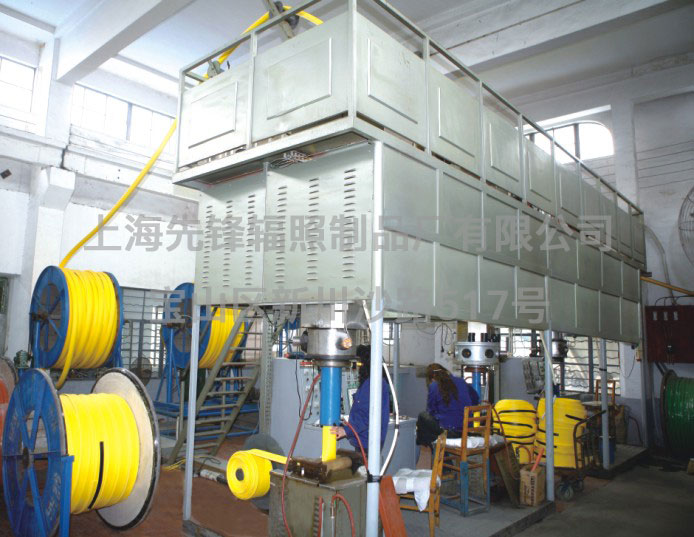

生产设备
电子辐照加速器
扩管机
高压24kv型是使用在工作电压24kV控制柜母线的热缩管
颜色:桔红、绿、黄
规格及基本尺寸参照10kV
高压35kv型是使用在工作电压35kV控制柜母线的热缩管
颜色:桔红、绿、黄
规格及基本尺寸
类 型 | 规 格 | 适用铜排(mm) | 规格 | 适用铜排(mm) |
PRSGZ3 | φ40 | 10×40 | φ120 | 10×120 |
φ60 | 10×60 | φ150 | ||
φ80 | 10×80 | φ200 | ||
φ100 | 10×100 | φ250 |
